CarPlay是蘋果公司為車載系統開發的一項功能，該功能將iOS設備的界面通過USB或wireless(藍牙+Wi-Fi)投影顯示在車載屏幕上，可以讓駕駛員在車內通過車載屏幕直接方便地使用iOS設備上的功能。例如，在車載屏幕上直接使用iPhone或iPad上的地圖、導航、Siri語音助手、音樂、電話、短信等各項iOS上的服務及功能。換句話說，就相當于是在自己的車載系統上安裝了一個“iOS操作系統”。該功能在很大程度上減少了駕駛員在車內對iPhone或iPad的直接使用及操作，從而降低了對駕駛員在車輛駕駛過程中的干擾。
目前，在很多報道中將CarPlay理解成一套車載系統，這種解釋是不完全正確的。CarPlay是蘋果公司為車載系統開發的一項功能，也可以說是車載系統中的一項新的應用，并非是一套車載系統。
CarPlay有兩種實現途徑：
一種是通過wired(USB)連接iOS設備和車載系統設備，另一種是通過wireless(藍牙+Wi-Fi)來連接iOS設備和車載系統設備。CarPlay的兩種連接方案都是需要通過iAP2 (iOS Accessory Protocol,version 2)協議以及Bonjour服務來建立CarPlay會話(CarPlay Session)從而實現CarPlay功能的。在我接下來的博客中，我將分別介紹CarPlay的wired(USB)連接方案，CarPlay的wireless(藍牙+Wi-Fi)連接方案，以及兩種連接方案相互切換的實現。
另外，對于CarPlay的USB連接方案，在硬件上需要支持USB 2.0(含)以上版本。iOS設備需要支持閃電接口(Lightning接口)，也就是說iPhone5之前的蘋果設備不支持wired(USB)連接方式的CarPlay。在操作系統方面，蘋果公司從iOS 7.1開始加入了CarPlay的功能，無論是wired還是wireless的連接方式，iOS設備的操作系統版本都需要在7.1及以上。
在蘋果公司推出基于wired(USB)的CarPlay連接方案后(在我的上一篇博客中已對CarPlay的USB的連接方案做過介紹，這里就不介紹了)，接下來蘋果公司又推出了基于wireless(藍牙+WiFi)的CarPlay連接方案。
基于wireless的CarPlay連接，顧名思義，就是車載設備和Apple設備不需要連接任何數據線連接，直接通過無線的方式實現CarPlay的功能。在這種方案中，CarPlay的setup由藍牙發起，在這篇博客中我將介紹CarPlay over wireless中的藍牙部分。
首先，CarPlay的wireless連接方案要求車載設備能夠提供藍牙的連接(Bluetooth connection)、服務發現(service discovery)、配對(pairing)、以及iAP2 over Bluetooth。蘋果公司在其協議規范中對藍牙物理層要求車載設備支持藍牙2.1+EDR(Enhanced Data Rate)以及定義在REF 8.2.6中定義的調制方式。在藍牙連接setup之前，車載設備需要周期性的執行質詢掃描(inquiry scans)，若收到Apple設備的質詢，車載設備會回一個帶有BT EIR bit的FHS(Frequency Hoping Sequence：調頻序列)的包來應答(respond)。Apple設備接收到車載設備的藍牙EIR(Extended Inquiry Response)會檢測其是否含有CapPlay UUID(Universal Unique Identifier)，來確定該車載設備是否支持wireless CarPlay。支持wireless CarPlay的車載設備會在其應答包封裝支持CarPlay服務的128bit的UUID(0xEC884348CD4140A29727575D50BF1FD3)。而支持CarPlay over wireless的Apple設備也需要在其服務(service)的廣播數據中包含128 bit的UUID：0x2D8D2466E14D451C88BC7301ABEA291A。車載設備以此區別普通藍牙設備和支持CarPlay的Apple設備。
接下來，就是藍牙連接的setup、配對以及iAP2。配對過程要求車載設備必須支持使用數字比較(Numeric Comparison)的標準藍牙安全簡單配對(Secure ** Pairing)。當安全的藍牙鏈路建立好后，車載設備需要協商iAP2 profile建立iAP2會話，用于交互Wi-Fi證書(Wi-Fi credentials，即Wi-Fi的BSSID，SSID，Security，WPA2 PSK，工作信道(Operating Channel))。其中該藍牙鏈路中的iAP2 Client僅僅提供Wi-FI證書，當CapPlay會話建立完成后藍牙鏈路會斷開。
需要注意的是，iAP2 建立后，車載設備可能還協商其他藍牙profiles，像HFP，A2DP，*RCP等。然而，一旦CarPlay會話建立完成，Apple設備將通知車載設備斷開所有處于活動狀態的profiles。其中協議還規定，如果Apple設備在藍牙EIR中顯示wireless CarPlay是可用的，車載設備必須首先開始協商iAP2 profile，接下來才是協商藍牙的其他profiles。
在車載設備的Wi-Fi證書通過iAP2 over Bluetooth與Apple設備交互成功后，接下來就開始Apple設備與車載設備的Wi-Fi連接了，關于Wi-Fi部分我將在CarPlay over wireless方案的下一篇博客中做介紹。
下圖是CarPlay over wireless中藍牙部分的交互邏輯簡圖：
最后，當基于wireless的CarPlay會話成功建立后，考慮到同頻干擾的影響，針對Wi-Fi工作在2.4GHz頻段和5GHz頻段的兩種情況，蘋果公司在其CarPlay協議上對藍牙行為也有些不同。因為藍牙也是工作在2.4GHz頻段，對于Wi-Fi工作在2.4GHz頻段的情況，在Carplay會話成功建立后的，與Apple設備的藍牙鏈路必須被終止，車載設備的藍牙子系統需要被禁用，與其他設備的所有藍牙連接也都必須終止；而對于Wi-Fi工作在5GHz頻段的情況，同樣，在Carplay會話成功建立后的，車載設備與建立好CarPlay會話的Apple設備的藍牙鏈路也必須被終止，但其藍牙子系統不需要禁用，可以與其他沒有建立CarPlay會話的藍牙設備建立藍牙連接和profiles。
wireless bt+ wifi ：wifi：
在Wi-Fi方面，車載設備工作在AP模式下，Apple設備作為STA連接到車載設備(AP)。首先，在藍牙進行Carplay相關交互前，車載設備的Wi-Fi已經工作在AP模式下，車載設備的Wi-Fi證書(Wi-Fi credentials，即Wi-Fi(AP)的BSSID，SSID，Security，WPA2 PSK，工作信道(Operating Channel))通過iAP2 over Bluetooth與Apple設備交互成功后，接下來Apple設備作為STAt就開始與車載設備進行Wi-Fi連接了，該連接就是通常的基于Wi-Fi基礎結構(Infrastructure)的WiFi連接，對于Wi-Fi及802.11、WFA協議部分，我將在我的另一個博客系列中做介紹，在這里就只針對CarPlay相關的Wi-Fi做介紹。當基于Wi-Fi的無線鏈路建立好后，接下來就是蘋果的Bonjour服務來建立CarPlay會話。CarPlay會話建立完成后，接下來就是iAP2 profile的斷開和藍牙的斷開。整個CarPlay over wireless的連接過程就完成了，下圖是在2.4GHz下的CarPlay over wireless連接圖：
接下來，主要介紹CarPlay over wireless方案中對Wi-Fi的要求：
1.在硬件上要求支持802.11n 2.4GHz HT20或802.11n 5GHz HT20 or HT40，建議支持802.11ac VHT20，VHT40，VHT80。
2.在頻段上要求工作在2.4GHz或5GHz，如果工作在2.4GHz頻段，要求車載設備(AP)只能工作在信道1(2.412 GHz)、6(2.437 GHz)或11(2.462 GHz)；如果工作在5GHz頻段，要求車載設備(AP)工作在信道36(5.180 GHz)、40(5.200 GHz)、44(5.220 GHz)、48(5.240 GHz)、149(5.745 GHz)、153(5.765 GHz)、157(5.785 GHz)或161(5.805 GHz)（國內僅支持高頻，即>=149）。建議工作在5GHz頻段，此外，需要限制信道切換(channel switch)功能在CarPlay中使用。
3.基本的(Basic)Wi-Fi要求：
1)車載設備的Wi-Fi需要工作在Software Access Point(SWAP)模式，也就是我們通常說的AP模式；
2)車載設備的Wi-Fi需要支持DCF(Distributed Coordination Function)；
3)車載設備的Wi-Fi需要支持下面基本類型的幀：
Association Request and Response
Re-association Request and Response
Probe Request and Response
- Broadcast Probe Requests
- Directed Probe Requests
Beacons
Disassociation
De-authentication
RTS/CTS
ACK
Data Frames
Null Frames
Public Action Frames
Receive Defragmentation(mandatory)
Transmit Fragmentation (optional)
4)車載設備的Wi-Fi需要支持電源管理和IEEE802.11定義的省電功能；
5)車載設備的Wi-Fi可以支持short guard interval(400 ns)；
6)車載設備的Wi-Fi需要支持OFDM數據率：6,9,12,18,24,36,48和54Mbps。
4.高級的(Advanced)Wi-Fi要求：
1)車載設備的Wi-Fi需要支持WFA(Wi-Fi聯盟)的WMM(WFA Wireless ****)的QoS(Quality of Service)機制；
2)CarPlay協議要求用AC_VO類型的QoS(WMM)Wi-Fi數據包傳輸音頻數據流和控制數據流，用AC_VI類型的QoS(WMM)Wi-Fi數據包傳輸屏幕/視頻數據流；
3)車載設備的Wi-Fi也可以支持U-APSD(Universal Advanced Power S*e Delivery)；
4)當Apple設備要進入802.11省電模式時，它會發一個帶有PM bit的null data包給車載設備(AP)，車載設備必須ACK這個包并且必須flush其Tx 硬件隊列(hardware queue)里的所有還未發送出去的數據包，而還未進入硬件隊列的包將不會再發送。
5.Wi-Fi安全要求：
1)需要支持并使用WPA2個人安全模式(WiFi Protected Access version 2 Personal) ，也就是我們通常說WPA2-PSK安全模式；
2)所有支持的加密算法/功能都應該有硬件來完成。

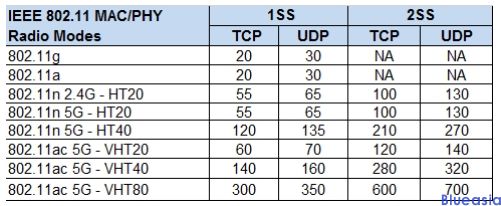

6.性能要求：
