電源檢測標準及方法-電源第三方檢測機構

2022-09-14   ?   Orange

電源檢測適用產品:

電源產品檢測:鋰電池、電源、充電寶、信息技術類電源和充電器、音視頻類電源和充電器、家用充電器、UPS不間斷電源實驗室用電源、醫療用電源、逆變器、點煙頭連接器、電源、充電器、***。

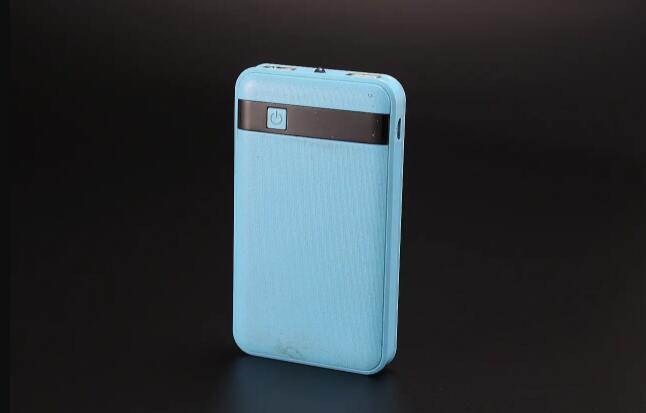

電源檢測標準及方法-電源第三方檢測機構(圖1)


電源檢測標準及方法:

電源檢測標準:

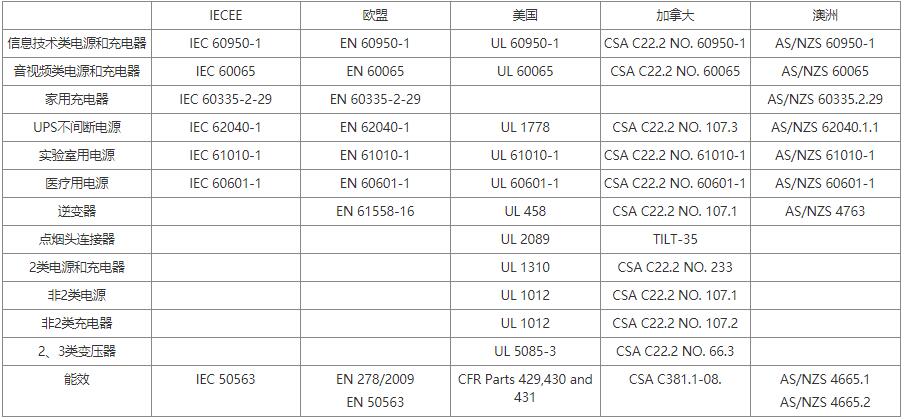

電源檢測標準及方法-電源第三方檢測機構(圖2)


電源檢測方法:

電流測量的方法有很多種,每種方法適用不同的場合,每種方法都有各自的特點,本文介紹幾種目前比較常見的電流測量方法,比較它們各自的特點。

1.電磁式電流互感器:

電磁式電流互感器是電力系統使用的最多的測量設備,技術成熟、成本低廉、精度非常高,是目前用的最多的測量設備。但是電磁式電流互感器有很多的局限性:

1)絕緣難度大,特別是500kV以上,因絕緣而使互感器的體積、質量、價格均提高;

2)動態范圍小,電流較大時,CT會出現飽和現象,飽和會使二次保護不能正確識別故障現象;

3)互感器輸出信號需敷設電纜到二次設備,還要二次轉換成數字量;

4)CT開路會產生高壓,危及人身和設備安全;

5)易產生鐵磁諧振;

6)電流互感器在規定的工作頻率下有較高的精確度,但是它能適應的頻率范圍很窄,尤其不能傳遞直流二此外,電流互感器工作時存在激磁電流,所以它是電感性元件,存在和分流器相同的缺點。

2.霍爾電流傳感器:

霍爾電流傳感器,直流和交流電流都可以測量,普通電流互感器只能測量交流電流,普通電流互感器,使用時,二次側不能開路,霍爾電流傳感器可以開路?;魻栯娏鱾鞲衅鬏敵鲭妷号c流過一次側電流大小成正比,一次側電流方向改變輸出極性也改變,所以可以測量交流電和直流電,對波形也沒有特別的要求;適用頻率范圍也較寬。一般應用在電子電路,如變頻器上。交流互感器只能夠測量交流,而且頻率必須是額定頻率,如50Hz互感器測量60Hz誤差比較大,輸出信號不能夠直接進電子檢測電路。

3.分流器:

分流器是與測量儀器儀表的電流電路并聯,以擴大其測量范圍的電阻器。分流器是根據直流電流通過電阻時電阻兩端產生電壓的原理制作而成,分流器實際就是一個阻值很小的電阻。測量簡單,直流測量精度可以達到比較高的程度。分流器存在的最大問題是輸入與輸出之間沒有電隔離。此外,用分流器檢測高頻或大電流時,不可避免地帶有電感性,因此分流器的接入既影響被測電流波形,也不能真實傳遞非正弦波形。

4.羅氏線圈:

羅氏線圈是一種空心環形的線圈,可以直接套在被測量的導體上。導體中流過的交流電流會在導體周圍產生一個交替變化的磁場,從而在線圈中感應出一個與電流變比成比例的交流電壓信號。線圈的輸出電壓可以用公式Vout=Mdi/dt來表示。其中M為線圈的互感.di/dt則是電流的變比。通過采用一個專用的積分器將線圈輸出的電壓信號進行積分可以得到另一個交流電壓信號,這個電壓信號可以準確地再現被測量電流信號的波形,但是羅氏線圈不能測量直流分量。


BlueAsia是國內權威的第三方檢測認證機構,專注中國檢測認證領域10余年,技術團隊由一批多年從事EMC、RF射頻、藍牙BQB、物聯網性能、音頻性能和可靠性實驗,安規檢測、對策、認證工作的專業人員和專家顧問組成,能為廣大電子企業提供專業產品檢測及技術支持等一站式服務,確保您的產品順利一次性通過電源檢測認證,為您的產品進軍國內市場保駕護航。藍亞技術 檢測認證技術顧問:13632500972(Benson)。
