FCC認證KDB 680106無線充電(WPT)更新。針對WPT這一功能，各大廠商除了推出單純的WPT底座產品，也在開發將WPT底座功能放到諸如臺燈、桌面音箱甚至移動電源等多種多樣的產品上。

而針對短距離低功耗WPT，F(xiàn)CC出臺了KDB 680106 D01，當前官網正式版本為V03r01，為此類產品提供指導，并且于2023年2月18日發布了最新草稿版DR04 44611，將在2023年3月20日前收集各方意見并于此日期之后發布v04版本。

美國FCC發布無線充設備WPT的最新要求KDB 680106 D01：

2023年10月24日美國FCC發布無線充新要求KDB 680106 D01 Wireless Power Transfer v04，F(xiàn)CC整合了近兩年TCB workshop所提出的指引要求，詳見以下內容：

更新一：

無線充的FCC認證法規為FCC Part 15C§15.209，而且產品的使用頻率需要符合Part15C §15.205(a)的范圍，即根據Part15授權的設備，不得在90-110 kHz頻帶內運行。產品除滿足法規要求外，還需遵循KDB680106的條件。

更新二：

根據2023年10月24日公布的新版無線充電設備的KDB（KDB680106 D01 Wireless Power Transfer v04），如果不滿足以下條件，則需要跑ECR?。ň褪菧y(cè)試前的lab inquiry）申請人根據KDB指引，向FCC官方提交咨詢，以獲得FCC授權。

但產品滿足以下所有條件時可以豁免：

1.功率傳輸頻率低于1 MHz；

2.每個發射元件（例如線圈）的輸出功率小于或等于15W；

3.提供最大允許負載的測試周邊與發射器物理接觸（即發射器和周邊設備外殼的表面需要產生直接接觸）；

4.僅§2.1091-移動暴露條件適用（即本規定不包括§2.1093-便攜式暴露條件）；

5.射頻暴露測試結果必須符合限制；

6.具備一個以上充電結構的設備，例如：一個設備可能使用三個功率為5W的線圈，或一個功率為15W的線圈，在這種情況下，需要測試這兩種狀態，而且測試結果均需滿足條件（5）。

以上其中一項不符合，則需要跑ECR，換言之，如果無線充是便攜式的設備，就必須走ECR，并且提供下列信息：

·WPT的工作頻率；

·WPT每個線圈的功率；

·移動或便攜式設備演示操作場景，包括射頻暴露合規信息；

·與WPT發射器的最大距離。

更新三：

針對無線充設備WPT定義了傳輸距離≤1m及＞1m的設備要求；

A.WPT傳輸距離≤1m，且符合此KDB要求，則不需提交KDB咨詢；

B.WPT傳輸距離≤1m，且不滿足此KDB要求，則需向FCC提交KDB咨詢，以獲得授權批準；

C.WPT傳輸距離＞1m的，則需向FCC提交KDB咨詢，以獲得授權批準。

更新四：

無線充電設備WPT按FCC PART 18或者Part 15C法規進行授權時，無論是按FCC SDoC或是FCC ID Certification的程序，都需向FCC提交KDB咨詢，獲得同意后才被視為有效的授權。

FCC認證KDB 680106內容解讀：

KDB 680106 D01 DR04 44611，針對短距離低功耗無線感應合充電板或充電設備的規定

更新五：

對于射頻暴露的測試，場強探頭沒有足夠?。ㄌ筋^傳感元件的中心距離探頭外表面超過 5 mm），需要根據3.3章節的要求推算出0mm處的結果，并且針對2cm和4cm的部分，計算每次的測試結果是否在30%的偏差之內。提供對于場強探頭不符合測試距離要求時的公式計算方法和模型評估方法。并且此結果要在TCB發證階段走PAG。

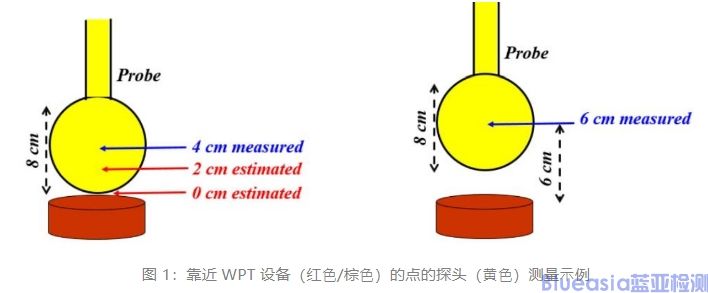

美國FCC發布無線充設備WPT的最新要求KDB 680106 D01(圖1)

探頭半徑為 4 厘?，因此可測量場的距離設備最近的點距表? 4 厘?（本?例假設探頭校準是指?jìng)鞲性Y(jié)構的中?，在本例中為球體）半徑為 4 厘?）。 0厘?和2厘?處的數據必須通過模型進?估計，然后必須通過與4厘?和6厘?處的實際測量進??較來驗證同?模型，從?可以定位探針中?并收集有效數據。

更新六：

針對距離不超過??的負載供電的 WPT 發射器，對于具有多個輻射結構的 WPT 設計時，應如圖 3 所?考慮到負載的距離，從?在接收器和最近的發射結構之間進?測量。

美國FCC發布無線充設備WPT的最新要求KDB 680106 D01(圖2)

a) 對于多接收器系統（此處顯?有兩個接收器，? RX1 和 RX2 表?），??距離限制必須適?于參與充電過程的所有接收器；

b) 無線充設備WPT系統被認為是“遠距離”系統，因?yàn)樗梢栽?RX2 距離發射器??以上時發揮作?。

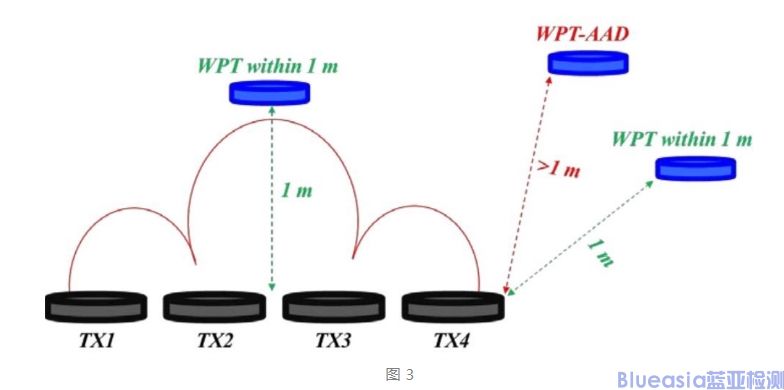

美國FCC發布無線充設備WPT的最新要求KDB 680106 D01(圖3)

對于多線圈發射器系統，??距離限制是從最近的線圈邊緣開始測量的。??內的 WPT 運?負載配置為綠?字體標記的負載，如果負載可以供電超過??（紅?），則應視為“遠距離”

KDB適用范圍：

KDB 680106 D01主要為低功耗、緊密合的感應電能傳輸技術提供指導。其它諸如大功率和遠距離功率傳輸設備以及醫療設備等，制造商可能有必要通過逐案 (case-by-case) 提交KDB查詢(http://www.fcc.gov/labhelp) 向FCC官方尋求有關特定WPT設備的指導?！咀ⅲ篕DB查詢應包括以下內容】

·完整的產品描述，包括線圈直徑、匝數和電流；

·設備將在FCC Part規則下運行以及選擇Part規則的依據；

·計劃的設備授權程序 (即SDoC或認證)；

·圖紙、插圖，操作頻率，輻射功率，操作配置和人體暴露的條件。

適用法規：

WPT設備可以在兩種不同的模式下運行：充電和通信。

【1】僅具備充電功能的WPT產品，只需要符合FCC Part 18相關規則即可；

【2】具備充電和通信的WPT產品，不僅需要符合FCC Part 18，還需要符合FCC Part 15相關規則。

使用頻段：

所有使用頻率高于9 kHz的WPT都要遵守FCC規則，且根據FCC Pat 15授權的WPT設備不得在90~110 kHz頻段內傳輸；

射頻暴露：

射頻暴露(RF exposure) 適用于WPT設備，無論是使用FCC Part 15還是FCC Part 181都需要符合射頻暴露要求。
