emc測試內容及標準

2022-11-04 ? Orange

EMC試驗，又稱電磁兼容(EMC)，是指對磁場中電子設備的影響水平(EM)和抗干擾性(EMS)電磁兼容性測量包括試驗場和試驗儀器，是產品質量的重要指標之一。EMC測試是測試電氣產品形成的電磁輻射對人體、公共電網等正常運行的電氣產品的影響。它被定義為設備和系統可以在其電磁環境中正常運行，而不構成環境中任何不可承受的電磁騷擾能力。這個定義包括兩個方面。首先，設備應能在一定的電磁環境中正常運行，即設備應具有一定的電磁抗擾性(EMS)；其次，設備本身產生的電磁騷擾對其他電子產品影響不大，即電磁騷擾(EMI)。

EMC測試主要分類：

EMC包含EMI(干擾信號)和EMS(電磁耐受性)。EMI干擾信號是指機器本身執行應有功能時產生的不利于其他系統的電磁噪聲；EMS指機器在執行應有功能時不受周圍電磁環境影響的能力。

1.EMI(Elecro-Magnetic lnterfemnce)電磁騷擾檢測旨在檢測電氣產品產生的電磁輻射對人體、公共電網等電氣產品正常運行的影響。

2.EMS指(Electro-Magnetic Susceptibility)電磁抗擾性是指該設備應能在一定的電磁環境下正常工作。

emc測試內容及標準(圖1)

EMI測試的主要內容是什么？

Radiated emission-輻射騷擾檢測；

Conduct edemission-傳導騷擾檢測；

Harmonic－諧波電流騷擾測試；

Flicker－電壓變化與閃爍測試；

2.EMS（Electro-Magnetic Susceptibility）---電磁抗擾度測試；

此測試之目的為：檢測電器產品能否在電磁環境中穩定工作，不受影響。

EMS測試的主要內容是什么？

ESD-檢測靜電抗擾度；

RS-射頻電磁場輻射抗擾度檢測；

CS-射頻場感應傳導騷擾抗擾檢測；

DIP-電壓暫降、短期中斷和電壓變化抗擾性檢測；

SURGE-檢測浪涌(沖擊)的抗擾性；

EFT-快速瞬變脈沖群抗擾性檢測；

PFMF-檢測工頻磁場的抗擾性。

雜散定義：指除負荷頻率外的離散頻率輻射（遠程輻射）。雜散輻射根據其來源可分為傳導型和輻射型。

傳導雜散：指在天線接口處50歐姆負荷上測量的隨機離散信號的電平功率。

輻射雜散：檢測設備外殼、結構和互聯電纜引起的雜散騷擾。在電波暗室或室外進行測試。

GB/T17626.X系列國家標準：

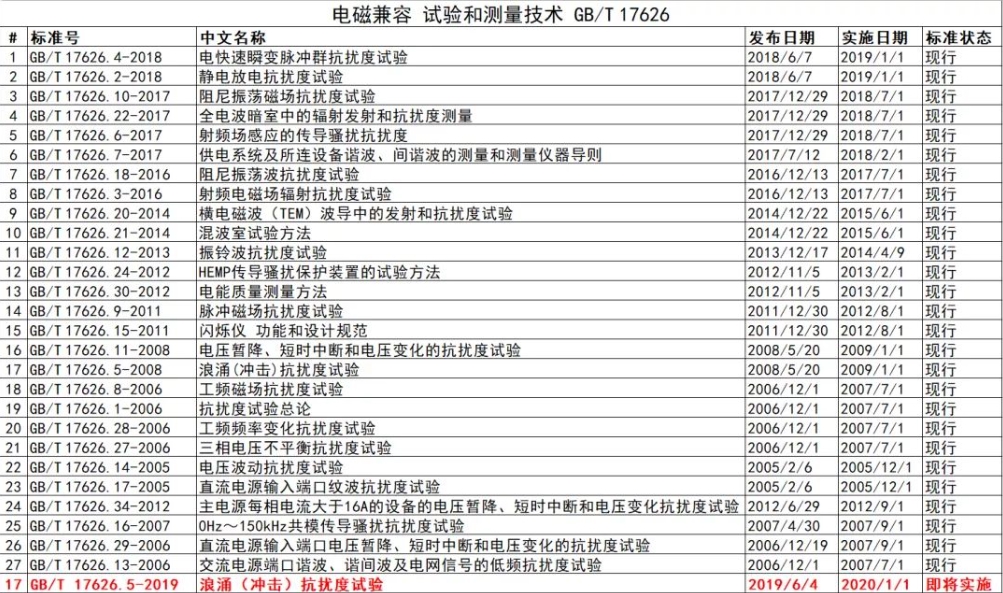

電磁兼容測試測量技術GB/T17626系列，截至目前，目前最新的國標GB/T共有27個其中《GB/T 17626.5-2019》發布日期為2019年6月4日，，將于2020年1月1日實行，《GB/T 17626.5-2008》舊版標準。

現行最新版標準如下：

emc測試內容及標準(圖2)
