中性鹽霧試驗(yàn)、乙酸鹽霧試驗(yàn)和銅加速乙酸鹽霧試驗(yàn)三種鹽霧試驗(yàn)是比較常見(jiàn)的鹽霧試驗(yàn)，但是對(duì)于三者之間的區(qū)別，尤其是適用對(duì)象的區(qū)別怎么理解呢？下面為大家總結(jié)下三者之間適用對(duì)象的不同點(diǎn)。

鹽霧試驗(yàn)種類：

中性鹽霧試驗(yàn)(NSS試驗(yàn))：

中性鹽霧試驗(yàn)是一種人工加速腐蝕性測(cè)試。用來(lái)檢驗(yàn)防護(hù)性鍍層(如：鋅層、鎘層)和防護(hù)裝飾性鍍層(鎳一鉻鍍層等)的抗腐蝕性能。它是采用5％的氯化鈉水溶液，pH值為6．5～7．2，將鹽水在(35±2)℃條件下相對(duì)濕度>95％，以一定的降霧量噴灑在鍍件上[1～2mL／h·80cm2)]噴霧采用連續(xù)噴霧。24h為一個(gè)周期。詳細(xì)情況參見(jiàn)GB／T6461--2002國(guó)家標(biāo)準(zhǔn)。

試驗(yàn)溶液的pH值應(yīng)調(diào)整至使鹽霧箱收集的噴霧溶液的pH值在6.5～7.2之間。pH值的測(cè)量應(yīng)在25℃±2℃用酸度計(jì)測(cè)量，也可用測(cè)量精度不大于0.3的精密pH試紙進(jìn)行日常檢測(cè)。超出范圍時(shí)，可加入分析純鹽酸、氫氧化鈉或碳酸氫鈉來(lái)進(jìn)行調(diào)整。噴霧時(shí)溶液中二氧化碳損失可能導(dǎo)致PH值變化。應(yīng)采取相應(yīng)措施，例如，將溶液加熱到超過(guò)35℃，才送入儀器或由新的沸騰水配制溶液，以降低溶液中的二氧化碳含量，可避免pH值的變化。

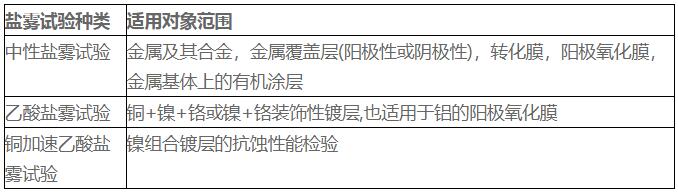

中性鹽霧試驗(yàn)(NSS試驗(yàn))適用金屬及其合金，金屬覆蓋層(陽(yáng)極性或陰極性)，轉(zhuǎn)化膜，陽(yáng)極氧化膜，金屬基體上的有機(jī)涂層。

乙酸鹽霧試驗(yàn)(AASS試驗(yàn))：

在制備的鹽溶液中加入適量的冰乙酸，以保證鹽霧箱內(nèi)收集液的pH值為3.1～3.3。如初配制的溶液pH值為3.0～3.1，則收集液的pH值一般在3.1～3.3范圍內(nèi)。pH值的測(cè)量應(yīng)在25℃±2℃用酸度計(jì)測(cè)量，也可用測(cè)量精度不大于0.1的精密pH試紙進(jìn)行日常檢測(cè)。

溶液的pH值可用冰乙酸或氫氧化鈉調(diào)整。乙酸鹽霧試驗(yàn)適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層,也適用于鋁的陽(yáng)極氧化膜。銅加速乙酸鹽霧試驗(yàn)(CASS試驗(yàn))在制備的鹽溶液中，加入氯化銅(CuCl2·2H2O)，其濃度為0.26g/L±0.02g/L(即0.205g/L±0.015g/L無(wú)水氯化銅)。溶液的pH值調(diào)整方法與3.2.3相同。

銅加速乙酸鹽霧試驗(yàn)適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層,也適用于鋁的陽(yáng)極氧化膜。

試驗(yàn)方法中性鹽霧試驗(yàn)(NSS)乙酸鹽霧試驗(yàn)（AASS）：

銅加速乙酸鹽霧試驗(yàn)（CASS）溫度35℃±2℃35℃±2℃50℃±2℃80cm2的水平面積的平均沉降率1.5mL/h±0.5mL/h氯化鈉溶液的濃度（收集溶液）50g/L±5g/LPH值6.5~7.23.1~3.33.1~3.3《GB/T10125-2012人造氣氛腐蝕試驗(yàn)鹽霧試驗(yàn)》標(biāo)準(zhǔn)中對(duì)三種試驗(yàn)方法的對(duì)比CASS試驗(yàn)是銅加速醋酸鹽試驗(yàn)的簡(jiǎn)稱。它是用來(lái)測(cè)試銅一鎳一鉻復(fù)合鍍層和鎳鉻鍍層的抗蝕性能的。其結(jié)果與大氣暴曬實(shí)驗(yàn)結(jié)果對(duì)照性更強(qiáng)。它是在5％的氯化鈉水溶液中加入O．26g／L的氯化亞銅，并用冰醋酸調(diào)pH值=3．2±0．1，用這種酸性溶液噴霧到鍍件表面，其他條件和方法與中性鹽霧試驗(yàn)方法相同。所用試劑均用化學(xué)純級(jí)試劑。這樣試驗(yàn)條件比中性鹽霧試驗(yàn)條件更嚴(yán)酷。主要用在鎳組合鍍層的抗蝕性能檢驗(yàn)。

中性鹽霧試驗(yàn)、乙酸鹽霧試驗(yàn)和銅加速乙酸鹽霧試驗(yàn)的適用區(qū)別就講到這里了，如有什么沒(méi)有解答到位的，大家可通過(guò)：13632500972 （微信同號(hào)），藍(lán)亞技術(shù) 檢測(cè)認(rèn)證技術(shù)顧問(wèn)，每天為大家分享認(rèn)證的相關(guān)知識(shí)。
