對講機日本TELEC認證：

TELEC是日本對無線產品的強制認證，有的類似國內SRRC.它遵循日本的電波法。具體的測試規范是遵循日本的電波法。MIC(日本總務省)NoticeNo.88法規、測試規范的更新和維護也是由于測試規范的更新和維護MIC來進行。

無線設備的發射功率為10mv下面，稱為小功率發射設備，本文針對發射功率低于10mV對講機，即小功率對講機TELEC簡要介紹了認證測試。

小功率對講機的類別為：

MIC Ordinance Regulating Radio Equipment of MPT No.37 of 1981 Article 2 Paragraph 1 ltem (8) ，測試標準參考MIC Notice No.88Appendix No.22。

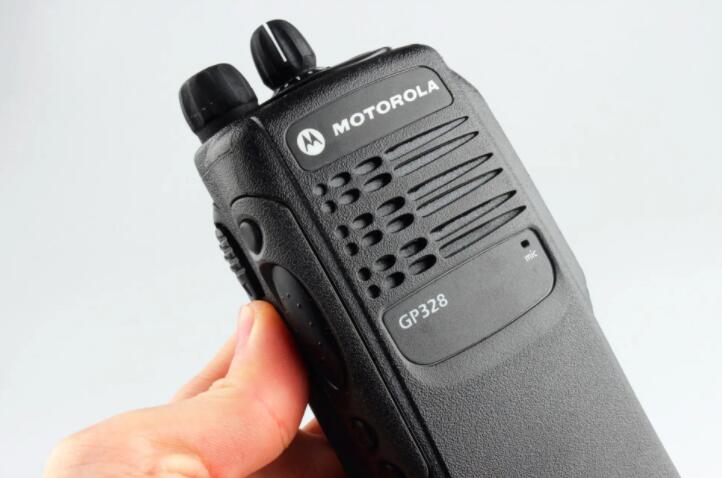

對講機日本TELEC認證內容及流程(圖1)

對講機TELEC認證測試的內容包括：

頻率偏移；

占用帶；

傳導雜散；

傳導功率；

鄰信道泄漏功率。

時限，載波偵聽：

1.頻率偏移

限值要求，頻率容差不大于士4x10-6；測試方法：被測設備發射未調制的載波信號，利用頻率計測試信號頻率，計算頻率偏移Fd=(標稱頻率值Fc-測試頻率值Fm)/標稱頻率值Fc.

2.占用帶寬

當信道間隔為12時，限值要求為12.5KHz占用帶寬不超過8時，占用帶寬不超過8.5KHz;

3.傳導雜散

限值要求雜散發射值不大于2.5uW(即-26.02dBm);測試要求:

測試頻率范圍為30MHz至4GHzRBW設定要求:30MHz-1GHz,RBW=100KHz;1GHz-4GHz,RBW=1MHz。

4.傳導功率

限值要求，傳導功率不大于10mw;測試要求：用功率計測量各條件下的功率值。

5.鄰信道泄漏功率

限值要求，鄰信道泄漏功率不大于-40dBm；

給被測設備1.25KHz正弦信號，調整信號電平，使被測設備的調配頻率偏移達到標稱頻率偏移的60%，被測設備處于調配發射狀態，測試發射信道的功率和相鄰兩個信道的發射功率，即相鄰信道的功率。.

測試要求：

給被測設備1KHz正弦信號，調整信號電平，使被測設備的調配頻率偏移達到標稱頻率偏移的70%，用頻譜儀測試被測設備調配后的頻帶。標記總功率5%的高低頻率點，頻率點差為占用帶寬。

無線TELEC認證標準：

TELEC認證技術標準參照官方網站技術法規合規性認證系統中指定的無線電設備的分類和技術標準。值得注意的是，這些技術標準和《無線電法規》（RadioRegulatory Commission Rules No.18)技術標準有差異的，以《無線電法規》為準。
