絕緣電阻測試儀標準:
1.高壓配電裝置絕緣電阻測試:
1.1可動部分絕緣電阻,用2500V絕緣電阻測試儀測試,不低于1MΩ;
1.2高壓主回路的絕緣電阻,不低于250MΩ。

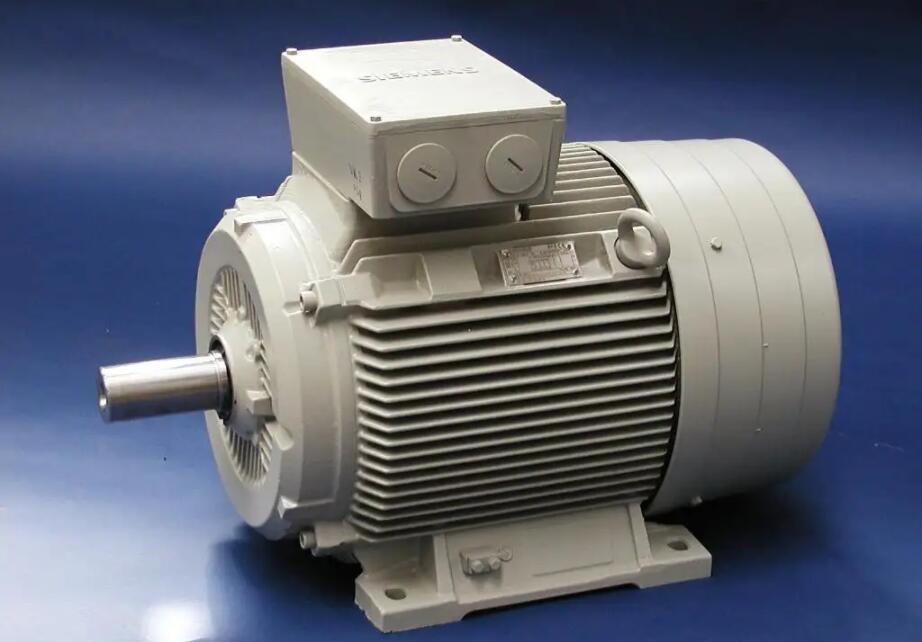

2.交流電動機絕緣測試:
2.1定子額定電壓在1000V以上的,用2500V絕緣電阻測試儀測量,定子不小于1MΩ,轉子電阻不小于0.5MΩ;
2.2定子額定電壓在1000V以下的,用1000V絕緣電阻測試儀測量,絕緣值不小于0.5MΩ;
2.3定子額定電壓在500V以下的,用500V絕緣電阻測試儀測量,絕緣值不小于0.5MΩ。
3.交流電動機修復后絕緣電阻測試:
3.1修復后電機測量繞組相與相、相與地之間的絕緣電阻。500V以下的電機,修復后的絕緣電阻不低于1MΩ,500V以上的電機,修復后繞組的絕緣電阻不低于5MΩ。
4.電纜絕緣電阻測試:
4.1新安裝敷設的電纜,其絕緣電阻不低于50MΩ;
4.2運行中高壓電纜絕緣電阻不小于2MΩ,低壓電纜不小于0.5MΩ;
4.3測量電纜的絕緣電阻時,應斷開電源及負荷側,測量完后電纜三相對地放電。
1兆歐=1000000歐姆。
也就是說每1伏電壓1000歐姆電阻以上為絕緣合格標準。這個標準的真正含義是保證泄漏電流不大于1mA。這個泄漏電流也就是有可能流經人體的電流。
因為1mA以內的電流是人體能夠承受的。1000伏/1000000歐姆=1mA。
舉例:220v火線和大地之間電壓為220v,那么根據以上原則絕緣達到0.22兆歐為合格。但是為了防止測量誤差,規定220V的絕緣必須達到0.5兆歐以上。這是強制規定。

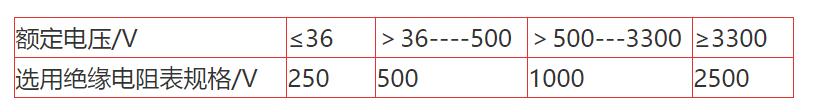

以上所說的絕緣數值都是指合格的兆歐表讀數。低壓設備用500v以下的絕緣電阻測試儀,高壓設備用1000v以上的絕緣電阻測試儀。
